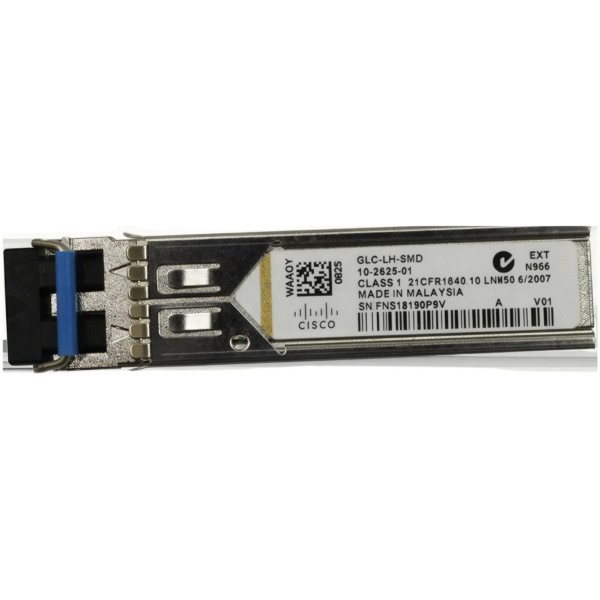

Cisco GLC-LH-SMD – Transceiver SFP 1000BASE-LX/LH 10km avec DOM
Le module émetteur-récepteur Cisco GLC-LH-SMD (1000BASE-LX/LH SFP transceiver module, MMF/SMF, 1310nm, DOM) est la solution Gigabit Ethernet longue portée polyvalente de Cisco, prenant en charge à la fois la fibre monomodo (SMF) et la fibre multimodo (MMF) via un seul et même module. Fonctionnant à 1310 nm, ce module SFP assure des transmissions fiables jusqu’à 10 km sur fibre monomodo standard et jusqu’à 550 m sur fibre multimodo (avec câble de conditionnement de mode obligatoire).
Le GLC-LH-SMD est la version avec DOM (surveillance optique numérique) du module GLC-LH-SM, offrant des capacités de monitoring en temps réel supplémentaires pour les équipes réseau. Il est compatible avec une large gamme d’équipements Cisco, notamment les commutateurs Catalyst et Nexus ainsi que les routeurs ASR, permettant une intégration native sans configuration manuelle. Son utilisation avec des fibres multimodo héritées nécessite un câble de conditionnement de mode (mode conditioning patch cable) conformément aux spécifications IEEE 802.3z.
La surveillance optique numérique (DOM) intégrée conformément à la norme SFF-8472 MSA permet aux administrateurs réseau de surveiller en temps réel la puissance optique de sortie, la puissance optique reçue, la température, le courant de polarisation du laser et la tension d’alimentation. Grâce à la flexibilité de ce module, les équipes réseau peuvent l’utiliser indifféremment sur des liaisons SMF longue portée ou sur des infrastructures MMF existantes, simplifiant la gestion des stocks de transceivers.
Points forts du Cisco GLC-LH-SMD
- Débit de transmission : 1,25 Gbps (1000BASE-LX/LH)
- Distance max. sur SMF : 10 km (fibre monomodo 9/125 µm)
- Distance max. sur MMF : 550 m (avec câble de conditionnement de mode)
- Longueur d’onde : 1310 nm
- Connecteur : LC Duplex
- Surveillance optique numérique (DOM) : Oui (SFF-8472)
- Enfichable à chaud (Hot-Swappable) : Oui
- Compatible SMF et MMF (double usage)
- Conforme IEEE 802.3z / SFP MSA / SFF-8472 / RoHS
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Référence (SKU) | GLC-LH-SMD |
| Fabricant | Cisco |
| Type de module | SFP (GBIC) |
| Norme réseau | 1000BASE-LX/LH |
| Débit de données | 1,25 Gbps |
| Longueur d’onde TX/RX | 1310 nm |
| Type de fibre | Monomodo (SMF) et Multimodo (MMF) |
| Distance max. (SMF 9/125 µm) | 10 km |
| Distance max. (MMF) | 550 m (avec MCP obligatoire) |
| Type de connecteur | LC Duplex |
| DOM/DDM | Oui (SFF-8472) |
| Enfichable à chaud | Oui |
| Consommation max. | 1 W |
| Température opérationnelle | 0 °C à 70 °C |
| Conformité | IEEE 802.3z / SFP MSA / SFF-8472 / RoHS |
